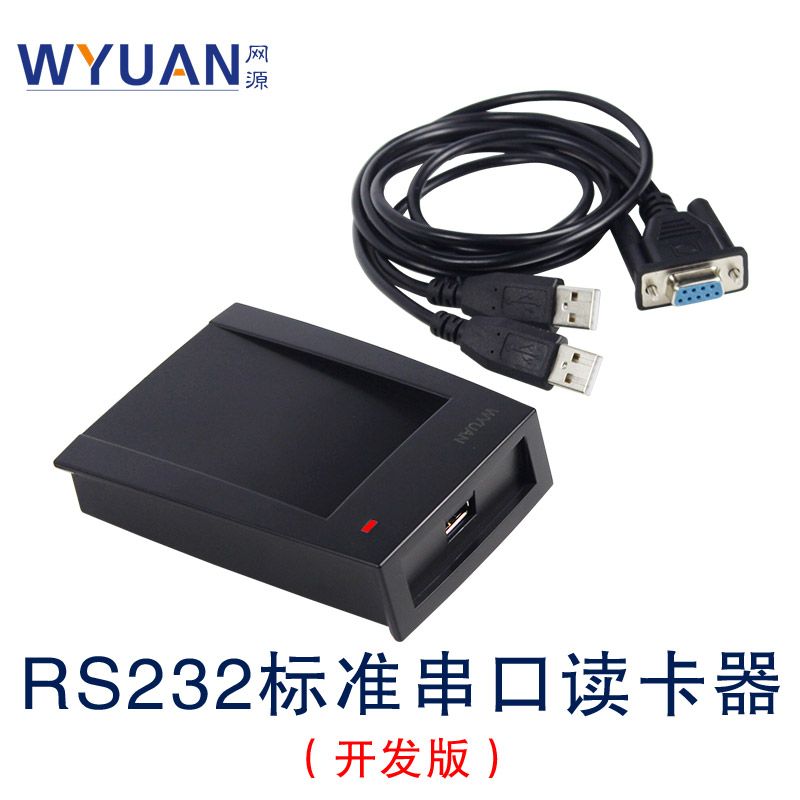

ID串口讀卡器-被動式二次開發讀卡器
本設備為采用微電子的射頻接收模塊及嵌入式微控制器,結合高效的解碼算法和先進的數據處理技術, 對非接接觸式卡進行讀操作。 設備經過數年的升級和完善，已非常穩定， 【 性能參數】 ■ 讀卡類型：ID卡 EM卡 可選IC卡 ■ 工作頻率 125khz ，支持 ISO14443 TYPE A/B 標準 ■ 通訊格式：USB取電 RS232串口雙向通訊 ■ 供電方式：USB口取電 5V ■ 電源功率 0.2（W） ■ 自帶設備號，可控制讀卡， 可控制發聲音 ■ 讀卡距離：0-15CM ■ 讀卡時間：<100ms ■ 支持Windows/XP/WIN7/WIN10， 32位及64位系統均可支持。 ■可支持C/S 及B/S結構開發， ■提供ACTIVEX控件，可用于WEB網頁開發 ■可以瀏覽器對讀卡器進行操作控制。 ■提供了豐富的二次開發平臺和范例 本產品針對二次軟件開發使用，請客戶免費獲取二次開發接口，交由開發人員核實可開發后 再進行采購
產品選型表
RD100U-D 標準版
RD100U 高檔版
ID卡 EM卡
免驅動 即插即用，支持全系WINdows系統 ，高檔
版USB傳輸距離 讀卡距離更遠 外殼 線材 主板 芯片 包裝 更好，
RC100U-D 標準版
RC100U 高檔版
IC卡
M1卡
RD100P
特性：
1、 通訊協議為(19200,N,8,1)：波特率19200，數據位8 位，停止位1位。讀頭接受上位機設備發來的控制指令進行發送卡號、驅動蜂鳴器響、查詢讀頭的設備號、更改讀頭的設備號等。
注意：此款讀頭，不像韋根讀頭一樣刷卡時會主動向上位機設備發送卡號，而是在刷卡時把卡號先暫存進設備緩沖區，然后等待上位機設備來讀取。緩沖區只能存放一個卡號，在緩沖區為空時刷卡將會嘀一聲，并把卡號存入緩沖區，緩沖區已滿時刷卡僅會指示燈閃而不會沖掉緩沖區里的卡號。必須等到上位機設備讀卡才能清空緩沖區，使下一張卡刷卡有效。
2、 支持機號從1~65535（兩個字節的機號），可通過在讀頭上菜單操作設定，也可以用調用動態庫函數設定。
4、 一個LED指示燈和一個可發命令控制的蜂鳴器。刷卡時指示燈閃一下，蜂鳴器則只能在卡號緩沖為空時才“嘀”一聲。
5、 μEM4001、4100及其兼容的RFID卡，頻率125kHz，感應距離為80-150mm。
6、 讀卡時間小于80ms，能自動檢測卡片是否仍在感應區。
7、 采用抗干擾、快速輪詢的通訊算法，通訊更快更穩定。
8
直接串口的控制方法：
1、 讀卡
發送：0xAA，0xAA，機號低字節，機號高字節，0xD2(命令字)
如從2號機讀卡，應發送0xAA，0xAA，0x02，0x00，0xD2(命令字)
注：設備機號為1~65535，每個設備都要設定成一個固定的機號，如何設定可運行我們提供的測試程序。“0x”表示十六進制數。
有卡時返回：0x69，0xD2，卡號字節0，字節1，字節2，字節3，字節4，5個卡號字節的異或和校驗碼。
如返回0x69， 0xD2， 0x38， 0x00， 0x51， 0xA2， 0x82， 0x49
其中0x49 應等于 0x38 ^ 0x00 ^ 0x51 ^ 0xA2 ^ 0x82，如果不等于表示通訊錯誤，
卡號字節0屬于廠商代碼，不需理會。真正的卡號為字節1~字節4。一般ID卡表面上印的卡號為
（字節1×256×256×256+字節2×256×256+字節3×256+字節4）轉換成十進前的結果
沒卡時返回：0x00
2、 蜂鳴器響一聲
發送：0xAA，0xAA，機號低字節，機號高字節，0Xc3(命令字)，響聲時長高字節，低字節，響聲時長高字節和低字節的異或和校驗碼。
如驅動2號機響一聲100毫秒，應發送0xAA，0xAA，0x02，0x00，0xC3，0x00，0x64，0x64。
不需返回。
電腦調用動態庫的控制方法：
本公司特提供本讀頭專用的高性能DLL動態庫sycomdll.dll，在VC6.0制作，其函數接口如下：
3、 打開串口
函數原型： HANDLE __stdcall PortOpen(int comport)
輸入：comport為串口號，如COM1為1
返回：串口句柄，如果打開不成功，返回-1
4、 關閉串口
函數原型： bool __stdcall PortClose(HANDLE comport_handle)
程序關閉之前務必釋放串口，以便其他程序使用。
輸入：comport_handle打開串口時所返回的句柄
返回：關閉成功返回true，否則false
5、 設定機號（機號為兩個字節）
函數原型：int __stdcall SetDeviceNo(HANDLE ComportHandle,int Jihao_old,int Jihao_new);
輸入：comport_handle串口句柄，在VB中為Long類型
Jihao_old 原機號，可先讀出原機號，必須知道原機號才能更改成新機號,機號范圍從1-65535
Jihao_new新機號
返回：
數字-1表示端口未打開
數字0表示讀機號成功，機號卡號已存發在JihaoString字符中
數字1表示發送失敗
數字2表示通訊超時
數字3表示讀機號失敗
數字4表示讀機號失敗
6、 讀取機號
函數原型： int __stdcall GetDeviceNo(HANDLE ComportHandle,LPSTR JihaoString)
輸入：comport_handl為串口句柄，JihaoString 機號字符串緩沖區，至少需要6個字符的空間
7、 讀卡
（1）號并在形參中返回字符串
int __stdcall GetCardNoForString(HANDLE ComportHandle,int Jihao,LPSTR CardNoString);
輸入：comport_handle串口句柄，Jihao 原機號
CardNoString字符串緩沖區，至少需要10個字符的空間
數字0表示讀卡號成功，卡號已存發在JihaoString字符中
（2）讀取卡號并在形參中返回五字節unsigned char數組
int __stdcall GetCardNoForByte(HANDLE ComportHandle,int Jihao,unsigned char * CardNoBuf);
CardNoBuf卡號字節緩沖區，至少需要5個字節空間，在VB中為byte型
數字0表示讀卡成功，卡號已存發在CardNoBuf中
數字3表示沒尋到卡
8、 驅動蜂鳴器響 x毫秒
int __stdcall SetBeep(HANDLE ComportHandle,int Jihao,int BeepXms);
輸入：comport_handle串口句柄
Jihao 機號
BeepXms響鈴持續時間
返回：數字0表示成功
9、 驅動蜂鳴器，循環z次：響x個20毫秒，停y個20毫秒
int __stdcall SetBeepEx(HANDLE ComportHandle,int Jihao,int beeptimes,int beepinterval,int loopcount);
beeptimes 響鈴持續時間
beepinterval停頓時間
loopcount循環次數
返回：：數字0表示成功
10、 關閉蜂鳴器
int __stdcall CloseBeep(HANDLE ComportHandle,int Jihao);
