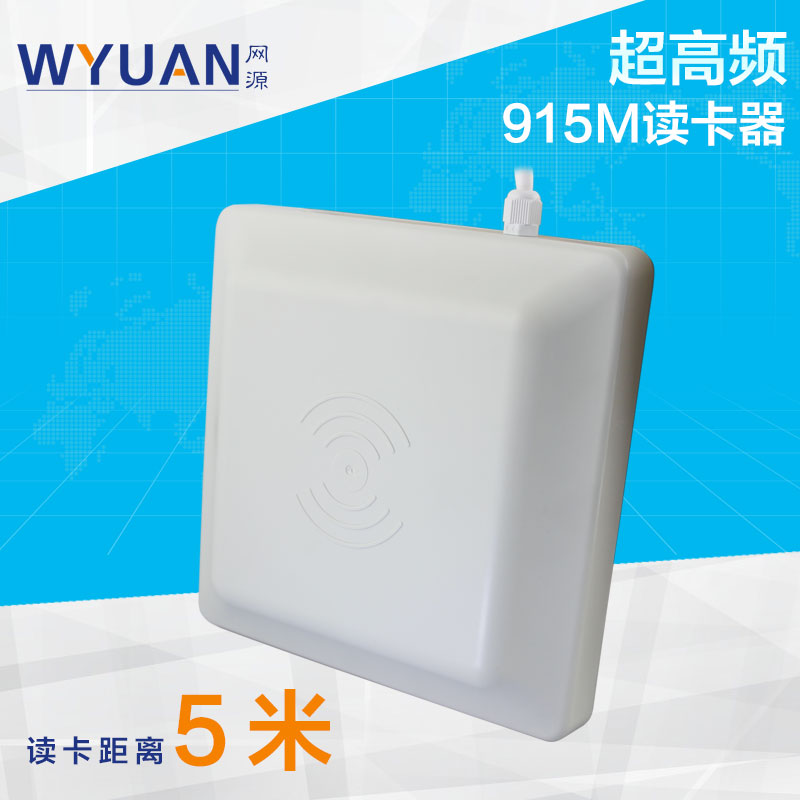

本讀寫一體機是以UHFReader18方案生產的 一款無源讀寫一體機，高性能的UHF超高頻電子標簽一體機，完全自主知識產權設計，結合專有的高效信號處理算法，在保持高識讀率的同時，實現對電子標簽的快速讀寫處理,可對 符合ISO18000-6B、EPC CLASS1 G2 6C標準的電子標簽進行讀寫操作，并支持多種輸出接口
主要應用場所： 停車場系統 稱重系統 車輛管理 ，門禁系統，圖書管理，資產管理，倉庫管理，物品移位防盜 ，家校通等系統中
- 工作頻率902～928MHz(可以按不同國家或地區要求調整)常規美標 歐標兩種 - 以廣譜跳頻(FHSS)或定頻發射方式工作； - 輸出功率達至30dBm（可調）； - 8dbi天線配置，典型讀取距離3~5米*； - 支持自動方式、交互應答方式、觸發方式等多種工作模式； - 低功耗設計，單＋9V電源供電； - 支持RS232、RS485、WG26、WG34、TCP、WIFI 等多種用戶接口； - 提供動態連接庫（DLL）及演示軟件源代碼，支持二次開發
- 尺寸：235*235*57MM 凈重：900G
模式說明：
每臺設備都自帶的RS232接口 可以對設備的參數 工作模式進行調整 請客戶在應用時保留好RS232接口，以備調試
工作模式：
模式一 韋根接口: WG26或WG34輸出
流程：標簽進入讀卡器區域，讀卡器主動讀卡 有多張標簽也會讀到，并主動通過韋根發送出去，可以設定讀保留區、EPC區、TID區、用戶區，一般情況讀EPC區，
可以設置單張標簽過濾時間 最大255秒 避免WG數據輸出過快 控制板無法解析 ，可啟用外部 低電平或高電平觸發（如地感、紅外對射）
模式二 RS232/RS485主動讀卡、主動輸出
流程：標簽卡進入讀卡器區域，讀卡器主動讀卡 有多張標簽也會讀到，并主動通過RS232/RS485發送出去，帶機號，可以設定讀保留區、EPC區、TID區、用戶區，一般情況讀EPC區， 可做模擬鍵盤輸出
模式三 RS232/RS485 被動讀卡 （二次開發）
流程：標簽進入讀卡器區域，讀卡器不工作，需要軟件發送讀卡指令，才會讀卡，可對標簽讀寫操作及對設備作一些控制 如聲光控制 控制繼電器等
提供中英文兩種開發支持： 開發用戶手冊函數格式說明， Csharp源碼 、Delphi源碼、 web網頁版ocx （可咨詢銷售人員免費索取開發包）
模式四 TCP/IP 被動讀卡（二次開發）
流程：標簽進入讀卡器區域，讀卡器不工作，需要軟件通過網絡發送讀卡指令才會讀標簽，可對標簽讀寫操作及對設備作一些控制 如聲光控制 控制繼電器等
提供中英文兩種開發支持： 開發用戶手冊函數格式說明，提供DLL Csharp源碼 、Delphi源碼、 web網頁版ocx （可咨詢銷售人員免費索取開發包）
極限參數
符號
數值
單位
電源電壓
VCC
16
V
工作溫度
TOPR
-10~+60
℃
貯藏溫度
TSTR
-25~+80
項目
最小
典型
最大
8
9
12
工作電流
IC
350
650
mA
工作頻率
FREQ
902
928
MHz
有效距離*
DIS
300
500
cm
接口描述
描述
紅
+9V
黑
GND
黃
韋根DATA0
藍
韋根DATA1
紫
RS485 R+
橙
RS485 R-
棕
白
RS232 RXD
綠
RS232 TXD
灰
外部觸發（TTL電平）

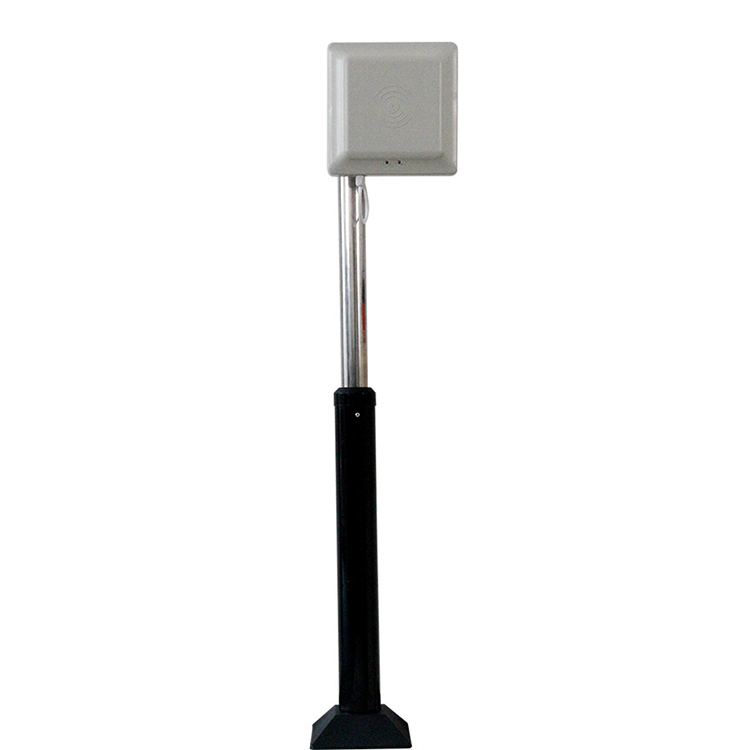

支架安裝方式
