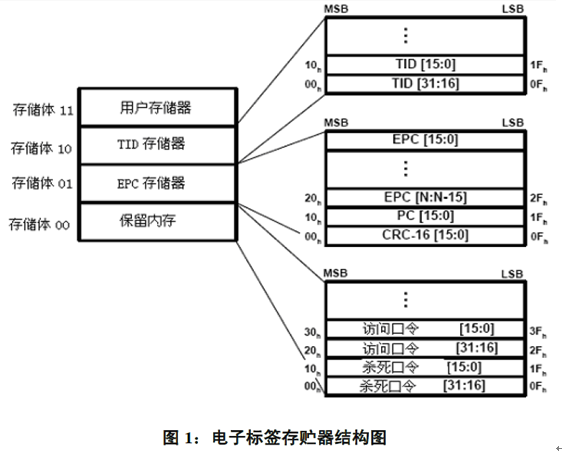

電子標簽的存貯器結構 對于每個廠商生產的電子標簽，其存貯器的結構是相同的，但會存在貯存器容量大小的差別。 2.1 電子標簽存貯器 從邏輯上來說，一個電子標簽被分為四個存貯體，每個存儲體可以由一個或一個以上的存儲器字（2個字節）組成。其存貯邏輯圖為：
從以上結構圖中可以看到，一個電子標簽的存貯分為四個存貯體，分別是： 存貯體0：保留內存（Reserver） 存貯體1：EPC存貯器（EPC） 存貯體2：TID存貯器（TID） 存貯體3：用戶存貯器（User） 這四個存儲體的定義是： a) 保留內存 保留內存為電子標簽存貯密碼（口令）的部分。包括滅活口令（Kill Password）和訪問口令（Access Password）。 滅活口令和訪問口令都為4個字節。
其中：滅活口令的地址為00H—03H（以字節為單位）； 訪問口令的地址為04H—07H。通常標簽的初始訪問口令默認為：00 00 00 00，在寫標簽時會需要這個口令。 你可以根據需要修改訪問口令，如 將訪問口令11 22 33 44改成00 00 33 44
b) EPC存儲區
EPC存儲區用于存貯電子標簽的EPC編號、PC（協議-控制字）以及本存貯塊數據的CRC—16校驗碼。 其中：CRC—16：存貯地址為00—01H,2個字節，CRC—16為本存貯體中存貯數據的CRC校驗碼。 PC：電子標簽的協議-控制字，存貯地址為02—03H，2個字節。 PC是指本電子標簽的控制信息，包括如下內容： PC為2個字節，16位，其每位的定義為： 00—04位：電子標簽的EPC號的數據長度 =000002：EPC為零個字，0位 =000012：EPC為一個字，16位 =000102：EPC為二個字，32位 … =111112：EPC為31個字，496位 05—07位：RFU=000 08—0F位：=000000002 EPC編號：若干個字，由PC的值來指定。 EPC為本標簽的編碼。EPC存儲在以04H字節存儲地址開始的EPC存儲存儲器內，MSB優先。 每類電子標簽（不同廠商或不同型號）的EPC號長度可能會不同。 用戶通過讀該存貯器內容命令讀取EPC號。 在發行標簽時，可通過改寫EPC編號，使該值在系統中，以標明每個商品的ID號。 一般地，EPC號為96位，12個字節。 c) TID存儲器 該存貯器是指電子標簽的產品類識別號，每個生產廠商的TID號都會不同。標簽生產廠商會在該存貯區中存貯其自身的產品分類數據及產品供應商的信息。 一般來說，TID存貯區的長度為4個字，8個字節。但有些電子標簽的生產廠商提供的TID區會為2個字或5個字。 該TID值在標簽出廠時，往往是有廠商寫好，用戶無法再作修改。 用戶在使用時，需根據自己的需要選用相關廠商的產品。 d) 用戶存儲器 該存貯區用于存貯用戶自定義的數據。用戶可以對該存貯區進行讀、寫操作。 該存貯器的長度由各個電子標簽的生產廠商確定。每個生產廠商提供的電子標簽，其用戶存貯區的容量會不同。 存貯容量大的電子標簽會貴一些。用戶應根據自身應用的需要，來選擇符合要求的電子標簽，以減低標簽的成本。 許多電子標簽為低成本的，可能會不包括該用戶存貯器。
滿足國際ISO15693、ISO18000-6B、EPC G2等多種標準，采用不同的天線設計和封裝材料可制成多種形式的標簽，如車輛標簽、貨盤標簽、物流標簽、金屬標簽、圖書標簽、液體標簽、人員門禁標簽、門票標簽、行李標簽等。客戶可根據需要選擇或定制相應的電子標簽。
b) EPC存儲區 EPC存儲區用于存貯電子標簽的EPC編號、PC（協議-控制字）以及本存貯塊數據的CRC—16校驗碼。 其中：CRC—16：存貯地址為00—01H,2個字節，CRC—16為本存貯體中存貯數據的CRC校驗碼。 PC：電子標簽的協議-控制字，存貯地址為02—03H，2個字節。 PC是指本電子標簽的控制信息，包括如下內容： PC為2個字節，16位，其每位的定義為： 00—04位：電子標簽的EPC號的數據長度 =000002：EPC為零個字，0位 =000012：EPC為一個字，16位 =000102：EPC為二個字，32位 … =111112：EPC為31個字，496位 05—07位：RFU=000 08—0F位：=000000002 EPC編號：若干個字，由PC的值來指定。 EPC為本標簽的編碼。EPC存儲在以04H字節存儲地址開始的EPC存儲存儲器內，MSB優先。 每類電子標簽（不同廠商或不同型號）的EPC號長度可能會不同。 用戶通過讀該存貯器內容命令讀取EPC號。 在發行標簽時，可通過改寫EPC編號，使該值在系統中，以標明每個商品的ID號。 一般地，EPC號為96位，12個字節。 c) TID存儲器 該存貯器是指電子標簽的產品類識別號，每個生產廠商的TID號都會不同。標簽生產廠商會在該存貯區中存貯其自身的產品分類數據及產品供應商的信息。 一般來說，TID存貯區的長度為4個字，8個字節。但有些電子標簽的生產廠商提供的TID區會為2個字或5個字。 該TID值在標簽出廠時，往往是有廠商寫好，用戶無法再作修改。 用戶在使用時，需根據自己的需要選用相關廠商的產品。 d) 用戶存儲器 該存貯區用于存貯用戶自定義的數據。用戶可以對該存貯區進行讀、寫操作。 該存貯器的長度由各個電子標簽的生產廠商確定。每個生產廠商提供的電子標簽，其用戶存貯區的容量會不同。 存貯容量大的電子標簽會貴一些。用戶應根據自身應用的需要，來選擇符合要求的電子標簽，以減低標簽的成本。 許多電子標簽為低成本的，可能會不包括該用戶存貯器。
